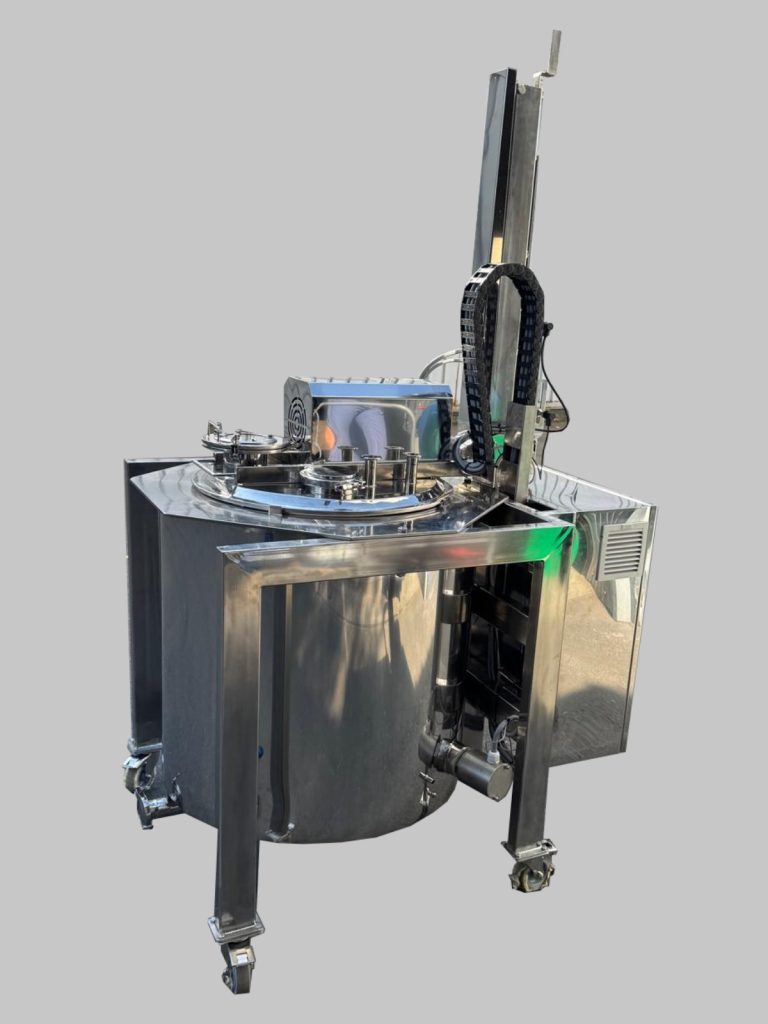

In luna august a acestui an, compania noastra a livrat unui beneficiar din industria farmaceutica un utilaj proiectat si realizat integral in atelierele noastre,conform cerintelor acestuia.
Prezentare generala:
Proiectant si executant: S.C. Art Proiect Consult SRL.
Domeniu utilizare: Prepararea solutiilor si suspensiilor in ind.
alimentara si farmaceutica prin operatiuni de dizolvare si
omogenizare in procese care necesita incalzirea produsului.
Caracteristici tehnice:
Capacitate vas – 164 litri
Capacitate utila – 150 litri
Capacitate manta aprox. – 85 litri
Tip amestecator – ancora cu racleti
Turatie amestecator – 10 – 35 rot/min
Putere electromotor amestecare – 0.37 Kw
Putere electromotor ridicare capac – 0.18 Kw
Reductor amestecare WMI 50 – I = 40
Reductor ridicare capac WMI 30 – I = 30
Viteza ridicare capac aprox. – 5 m/mim
Puterea de incalzire – 3 x 1.5 Kw
Cursa de ridicare capac – 670 mm
Material: vas preparare – AISI 316L
celelalte elemente – AISI 304
Dimensiuni de gabarit -960 x 1187 x 1983 mm
Componenta

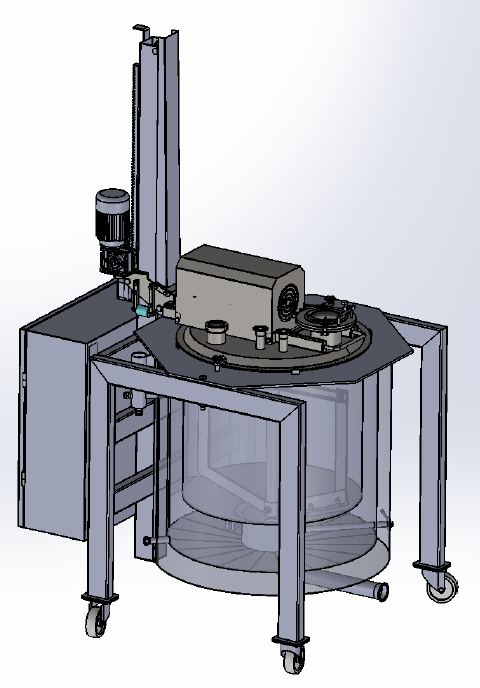

Utilajul este conceput din trei subansamble:
Cadru sustinere
Vasul propriu-zis
Capacul culisabil
Cadru sustinere
Cadrul sustine intreg utilajul si este o confectie metalica sudata,
material AISI 304, compusa din teava rectangulara 80x40x3 si teava
patrata 80x80x4. Patru roti pivotante, dintre care doua cu frana,
echipeaza cadrul. In interiorul tevii patrate culiseaza o contragreutate
care echilibreaza greutatea capacului, usurand manevrarea, iar pe
exterior mecanismul de culisare asigura deplasarea pe verticala a
capacului.
Vasul propriu-zis este compus din:
Vasul de preparare – material: AISI 316,- forma cilindrica, partea
inferioara forma tronconica, iar la partea inferioara, pentru evacuare
produs, este montat un robinet future DN 50 actionat din exterior,
urmat de o conducta ce asigura evacuarea produsului in afara
gabaritului utilajului.
Mantaua de incalzire – material: AISI 304 – are la partea
inferioara montata rezistenta de incalzire si teaca pentru senzorul de
temperature.
La partea superioara, mantaua are atasata o piesa cu rol de
preaplin si incarcare
Protectie izolatie – material : AISI 304 – imbraca izolatia din vata
minerala a mantalei
Toate aceste trei componente si cadrul de sustinere sunt unite, la
partea superioara, printr-o flansa de forma unui octogon.
Capacul culisabil
Este un subansamblu – confectionat din AISI 304 – in care sunt
incluse mai multe componente: capacul propriu-zis, mecanismul de
culisare pe verticala si mecanismul de omogenizare.
Mecanismul de culisare este conceput – cremaliera fixa-pinion, pinion
ce este actionat de electromotorul cu frana ce asigura blocarea in orice
pozitie a capacului.Deplasarea pe verticala este de 670mm.
Mecanismul de omogenizare este compus din electromotor, reductor si
axul cu agitarea tip ancora. Pe ancora sunt montati doi racleti articulati.
Greutatea axului si ancorei este preluata de un rulment radial-axial
seria 30207

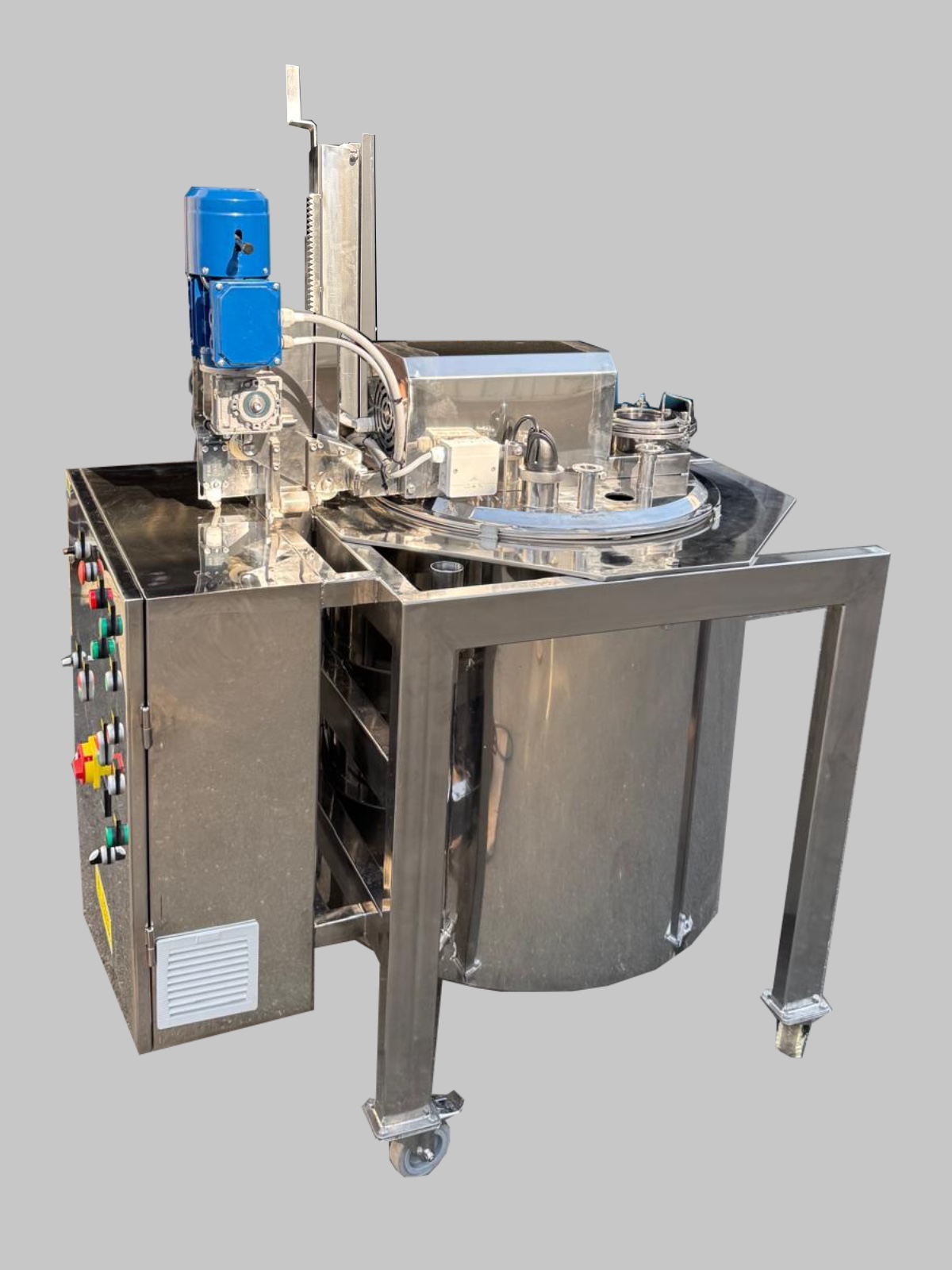

Tabloul electric si de automatizare este fixat in spate, central pe
cadrul de sustinere.
Autor articol: Ing Iancu Constantin
